Notice de montage des aiguillages tous types FLEISCHMANN

GEOMETRIE DES AIGUILLAGES MODELE (HO)

La section rectiligne d'un aiguillage normal (6070/71/72/73) a une longueur de 165 mm (= rail 6005). La section rectiligne d'un aiguillage pour grande vitesse (6078/79//0/81) et d'un aiguillage triple (6057/58) a une longueur de 204 mm (= rail 6001). Les contre-courbes 6032 pour aiguillage normal, 6036 aiguillage pour grandes vitesses, 6032 et 6036 pour aiguillages triples, 6032 pour double traversée-jonction. Les rails de la double traversée-jonction ont une longueur de 219,5 mm (6005+6003). Equidistance entre les voies : 63,5 mm.

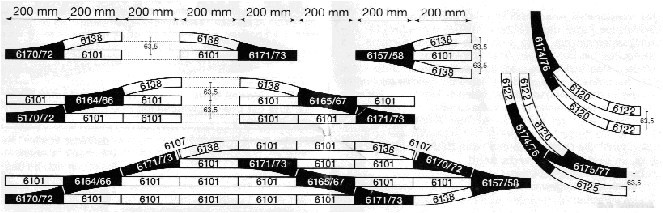

GEOMETRIE DES AIGUILLAGES PROFI (HO)

La section rectiligne d'un aiguillage simple (6078/79/80/81), d'un aiguillage triple (6157/58) et d'une double traversée-jonction (6164/65/66/67) a une longueur de 200 mm (= rail 6101). La section courbe de ces aiguillages correspond au rail 6138, qui sert également de contre-courbe. Le rail en diagonale de la double traversée-jonction a une longueur de 210 mm, ce qui correspond à deux rails 6102. Equidistance entre les voies : 63,5 mm.

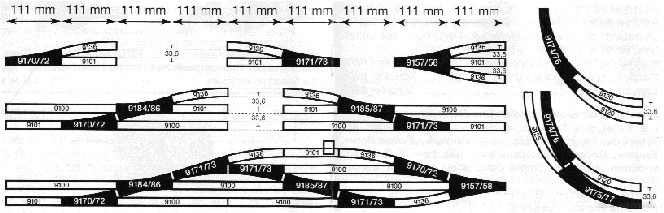

GEOMETRIE DES AIGUILLAGES N-PICCOLO

La section rectiligne d'un aiguillage simple (9170/71/72/73), d'un aiguillage triple (9157/58) et d'une double traversée-jonction (9184/85/86/87) a une longueur de 111 mm (= rail 9101). La section courbe de ces aiguillages correspond au rail 9136, qui sert également de contre-courbe. Le rail en diagonale de la double traversée-jonction a une longueur de 115 mm, ce qui correspond à deux rails 9102. Equidistance entre les voies : 33,6 mm.

AIGUILLAGES PROGRAMMABLES

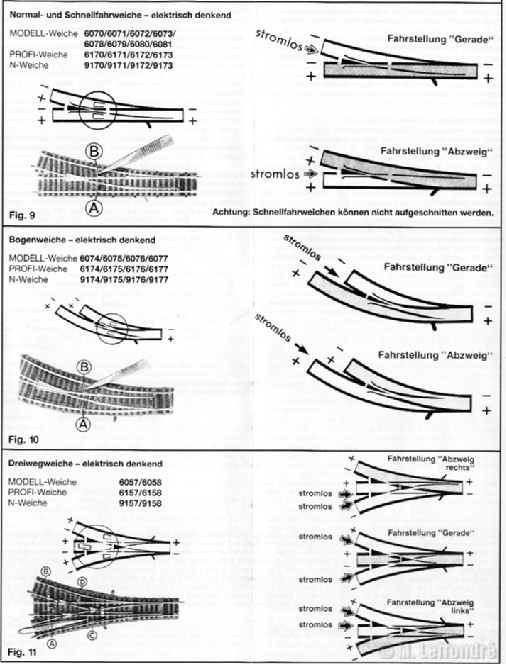

A la livraison, tous les aiguillages sont conducteurs autrement dit tous les rails conduisent le courant.
Le simple fait de retirer les ponts métalliques transforme les aiguillages en aiguillages "programmables". Oter les ponts métalliques à l'aide d'une pincette. Le courant ne passera donc plus que dans le sens dans lequel est orienté l'aiguillage. Attention: Les aiguillages grande vitesse ne peuvent pas être traversés à contresens.

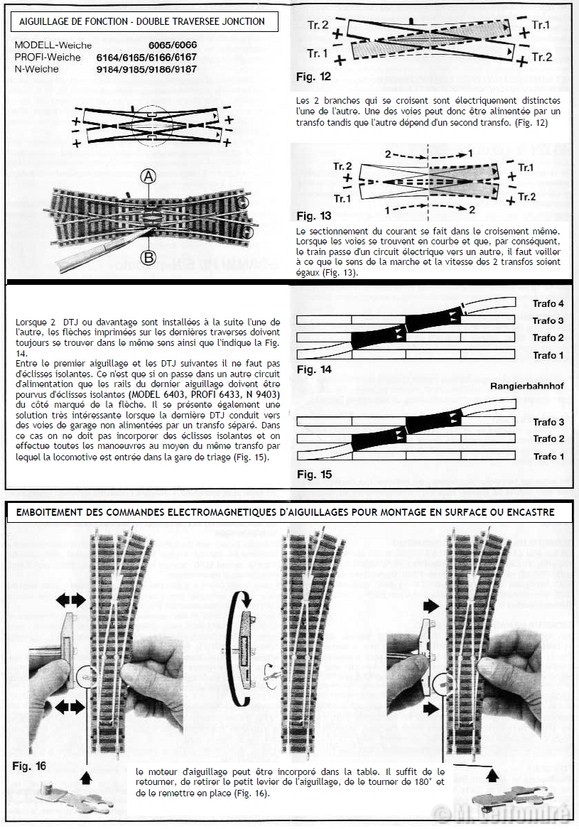

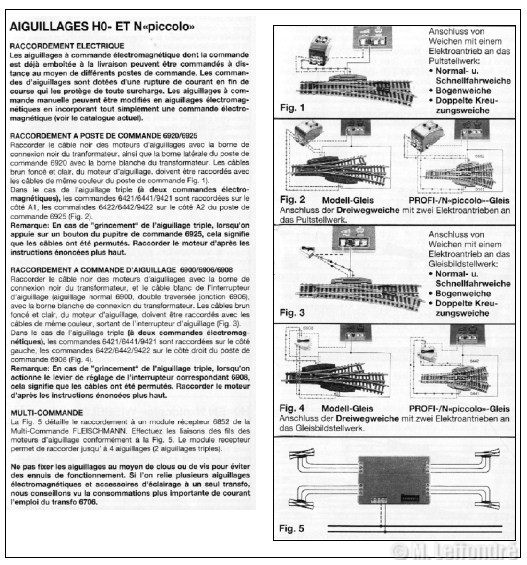

AIGUILLAGE DE FONCTION - DOUBLE TRAVERSEE JONCTION
