TCO

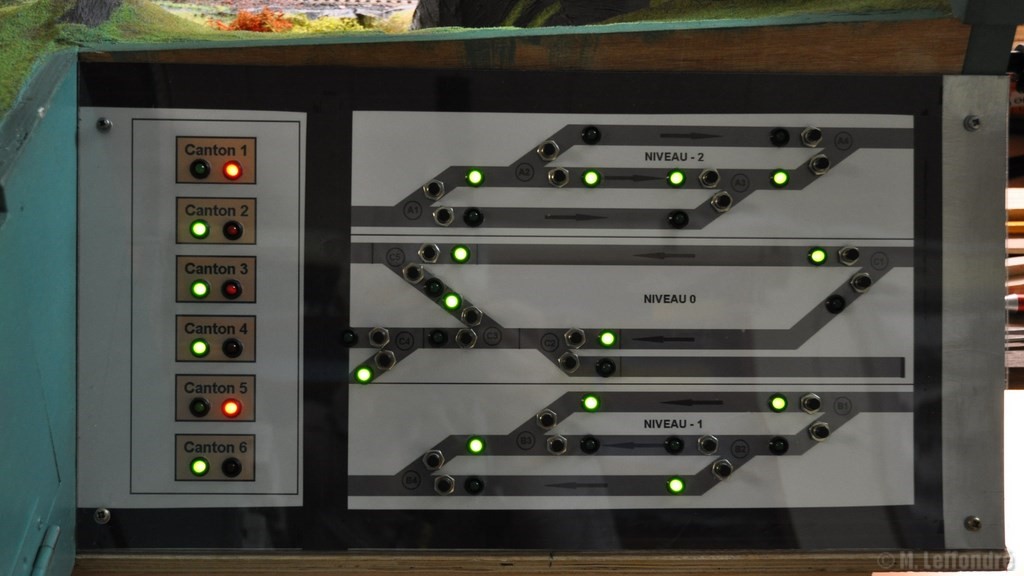

Voici mon TCO réalisé sur une feuille d'aluminium sur laquelle j'ai collé le schéma des voies des deux coulisses, imprimé sur un papier photo au format A4. Le tout recouvert d'une feuille plexigass.

Le perçage nécessaire des trous destinés à recevoir les voyants demande beaucoup de soin.

Je l'ai effectué avec une perçeuse sur colonne en serrant bien entre deux tasseaux la feuille d'alu et le plexiglass au plus près des emplacements à percer (sinon, risque de déchirure du papier photo).

Il faut choisir une vitesse de perçage lente et avançer lentement car le plexiglass fond facilement à la chaleur dégagée par le foret.

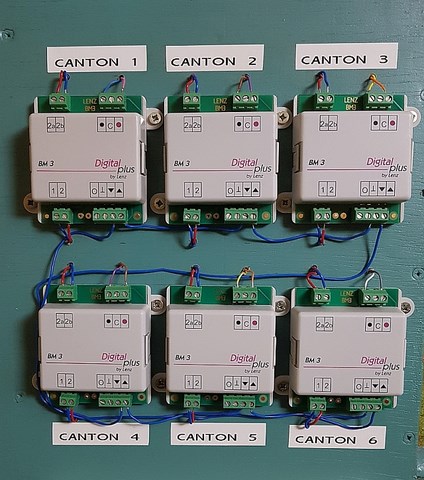

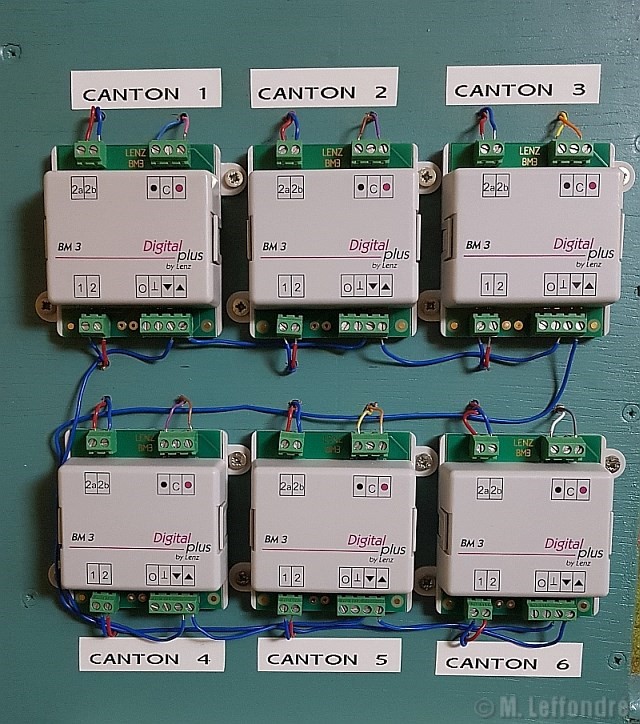

Sur la partie gauche du TCO, les voyants correspondants aux 6 cantons, commandé par les modules Lenz BM3.

Vert le canton est libre, rouge il est occupé. Les feux de signalisation sur le réseau sont activés sumultanément.

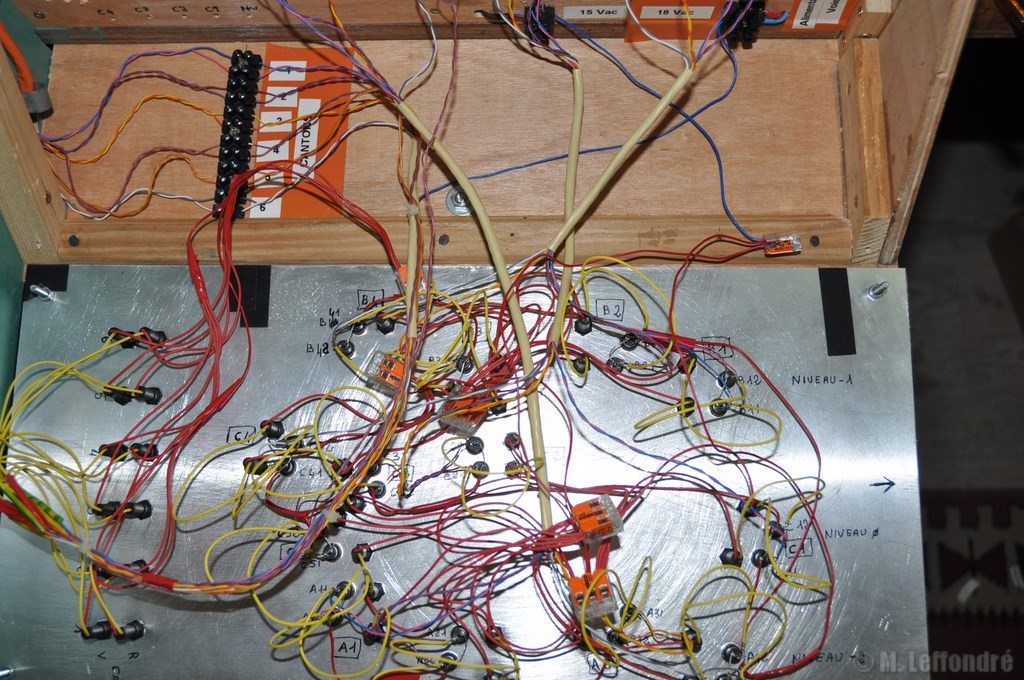

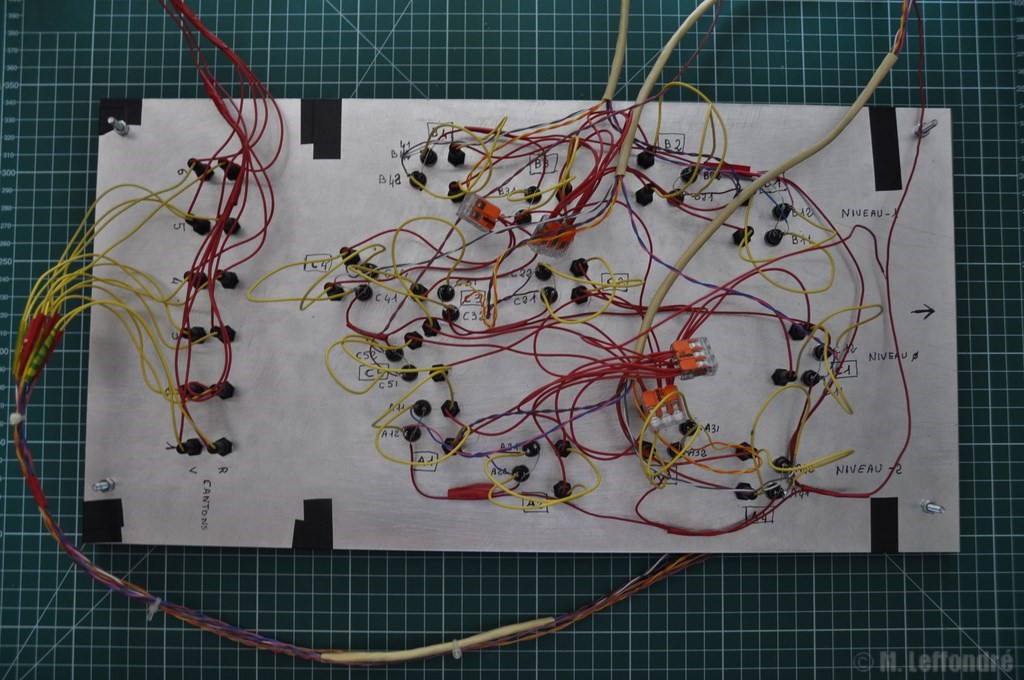

Voici l'envers du décors avec tous les raccordements.
