Comment automatiser des voies de garage

La circulation normale des trains se fait sur la voie 1, les aiguillages A1 et A2 et A4 sont orientés en conséquence;

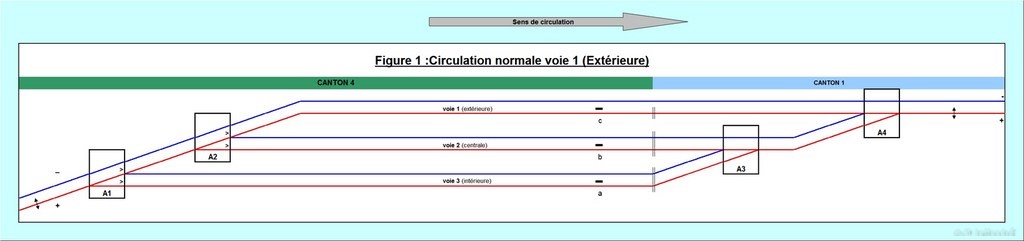

Les voies 2 et 3 sont des voies de garage (Figure 1).

Pour diriger un train sur la voie 3, orienter l'aiguillage A 1 comme indiqué sur la Figure 2;
Le train arrive alors sur le contact électromagnétique (a) de la voie 3; ce contact commande l'aiguillage A1 et le réoriente vers A2 verrouillant ainsi l'accès à la voie 3.
L'aiguillage A2 étant toujours orienté vers la voie 1, le train suivant circulera sur la voie 1.

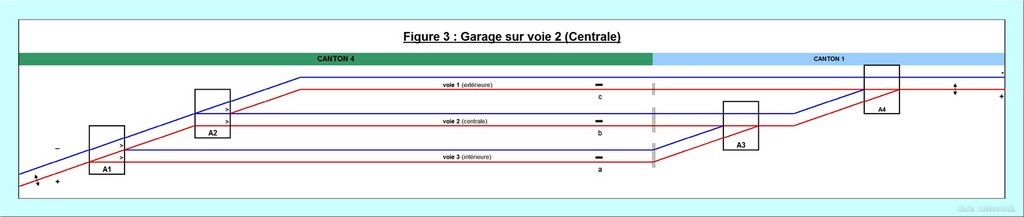

Pour diriger un train sur la voie 2, orienter l'aiguillage A 2 comme indiqué sur la Figure 3;
Le train arrive alors sur le contact électromagnétique (b) de la voie 2; ce contact commande l'aiguillage A2 et le réoriente vers la voie 1 verrouillant ainsi l'accès à la voie 2.
Les aiguillages A1 et A2 étant toujours orientés vers la voie 1, le train suivant circulera donc sur la voie 1 (pas de collision possible sur les voies 2 et 3).

Pour libérer le train garé sur la voie 3, orienter les aiguillages A3 et A4 comme indiqué Figure 4

Pour libérer le train garé sur la voie 3, orienter les aiguillages A3 et A4 comme indiqué Figure 5
NB : Les trains sur les voies 2 et 3 ne pourront partir que si le canton 1 est libéré par le block system.
